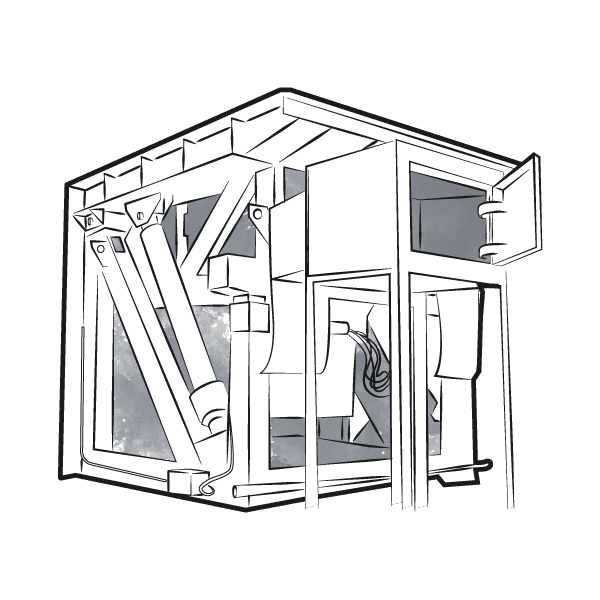

Печь ИАТ и печь ИЛТ конструктивные особенности:

В конструкции плавильных печей ИАТ и ИЛТ установлен индуктор, выполненный из медной профилированной трубы арочного профиля. Витки изолируются при помощи многослойной изоляции, состоящей из стеклоленты, слюдоленты и электроизоляционного лака. Для плавки медьсодержащих сплавов печь ИАТ футеруется кварцитовой или высокоглиноземистой набивной массой, тогда как для алюминиевых сплавов используется шамотно-кварцитовая масса. Во избежание аварий и связанных с ними затрат на ремонт печи, замена тигля осуществляется при износе футеровки до 30% в любом месте тигля.

Особенностью плавки в тигельной индукционной пе­чи серии ИАТ и ИЛТ работающих на промышленной частоте 50Гц., является интенсивное перемешивание металла, вызванное действием электродинамических сил. Одновре­менно наблюдается образование мениска на поверхности металла.

Удельный расход электроэнергии в тигельных индук­ционных печах ИЛТ и ИАТ. При плавлении металлов составляет: для латуни 360—390, для алюминия 580—700 кВт-ч/т.

Печи серии ИЛТ таблица характеристик

Параметр	ИЛТ – 1,0	ИЛТ – 2,5	ИЛТ – 10
Ёмкость номинальная, т	1,0	2,5	10
Температура перегрева металла, С˚	1350
Мощность питающего трансформатора, кВт	400	1000	1600
Номинальное напряжение, В	510	510	1050
Номинальная частота, Гц	50
Скорость расплавления металла, т/ч	1,0	2,6	3,8

Печи серии ИАТ таблица с характеристиками

Параметр	ИАТ – 0,4	ИАТ – 1,0	ИАТ – 2,5
Ёмкость номинальная, т	0,4	1,0	2,5
Температура перегрева металла, С˚	750
Мощность питающего трансформатора, кВт	160/400	400	1000
Номинальное напряжение, В	510	510	1050
Номинальная частота, Гц	50
Скорость расплавления металла, т/ч	0,3/0,7	0,67	1,45

Индукционные тигельные печи ИАТ и ИЛТ правильное использование

Электропечи типа ИЛТ и ИАТ предназначены для работы в следующих условиях:

• Высота плавильной тигельной печи ИАТ, ИЛТ над уровнем моря – не более 1000 м;
• Температура окружающей среды – от + 5 до + 45 °С ;
• Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и примесей;
• Отсутствие в охлаждаемой воде примесей, образующих осадок;
• Температура охлаждающей воды не должна быть ниже температуры окружающего воздуха в помещении более, чем на 15 °С;
• Пары и пыль в концентрациях, не превышающих указанных в ГОСТ 2.1.005-88;
• Вибрация и удары в месте установки электропечи ИЛТ и ИАТ должны отсутствовать.

Печи ИАТ и ИЛТ определение фактической производительности

Для определения фактической производительности печи ИАТ и печи ИЛТ, потребителю необходимо учитывать затраченное время на введение легирующих присадок. Рафинировка, слив металла, технологию ведения плавки, вид шихты и способ её загрузки..
