Конструктивно индукторы различают 2 типа намотки:

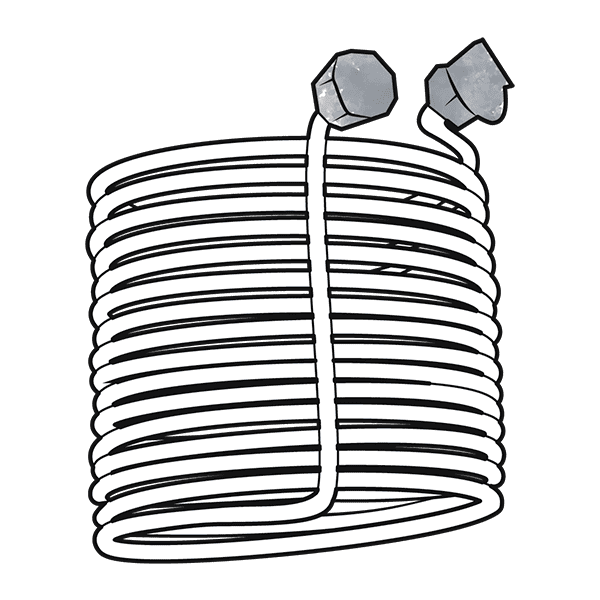

⚬ спиральная – витки обмотки укладывают по спирали с определенным шагом;
⚬ транспозиционная – горизонтальный виток, при этом переход между уровнями осуществляется с помощью наклонных участков.

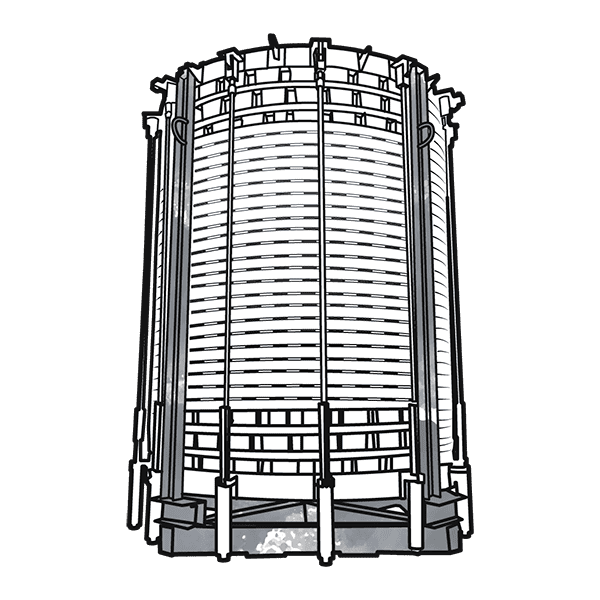

Жесткость конструкций в индукционных печах обеспечивается двумя основными способами:

Электроизоляционный промежуток между витками крепления — каждый виток жестко приваривается к стойке с помощью латунных шпилек. Это обеспечивает надежную фиксацию и минимизирует возможные движения витков, что важно для устойчивости конструкции.
Прижатие витков с помощью двух изоляционных плит, которые дополнительно фиксируются к вертикальной стойке. При этом каждый виток изолируется вставками из стеклоленты или миканита, что также способствует повышению жесткости и надежности конструкции.

Важную роль в этой конструкции играет особая медная водоохлаждаемая трубка марки М1 с прямоугольным сечением. Толщина стенки подбирается в зависимости от частоты тока, чтобы учитывать максимальную глубину проникновения переменного тока в медное основание. Это критически важно, так как индукционная печь будет часто наклоняться для извлечения расплавленного металла, создавая значительные нагрузки на индуктивные элементы.

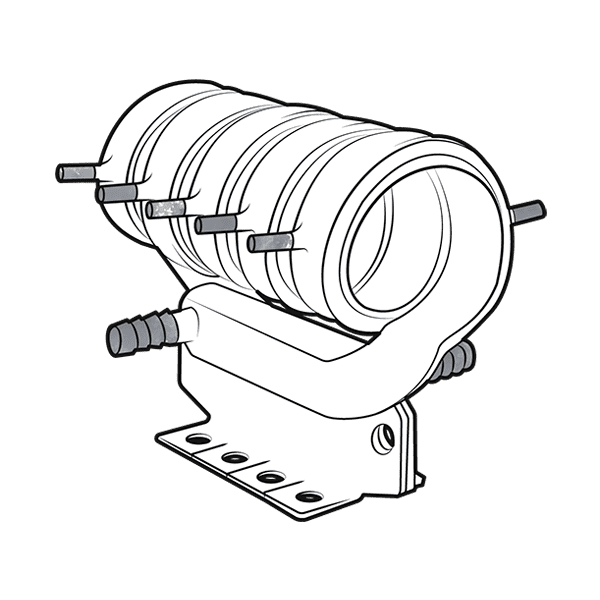

Кроме плавильных печей, индукторы также применяются в индукционных нагревательных и закалочных установках, что требует индивидуального расчета каждого индуктора. В зависимости от потребностей клиентов, ваша компания также производит футеровку нагревательных и закалочных индуктора огнеупорными и теплоизоляционными материалами, что обеспечивает дополнительную защиту и эффективность работы оборудования.

Индукторы от производителя

Компания «Индуктормаш» специализируется на разработке, создании и внедрении индукторов, предназначенных для всех аспектов сталелитейной промышленности. Наша команда конструкторов и инженеров применяет новейшие технологии и накопленные знания для проектирования изделий, что позволяет достигать максимальной энергоэффективности оборудования.
По запросу заказчиков мы можем предложить комплексное решение в виде «вставки печи», которая включает в себя следующие компоненты: ⚬ индуктор;

⚬ магнитопровод;
⚬ стальная несущая конструкция.

Также оказываем комплекс услуг по проектированию и расчету материалов для индивидуальной модификации индуктора. Вся продукция создается на современном оборудовании и станках, что обеспечивает высочайшее качество изделий. При изготовлении используется только медь марки M1. Наши индукторы рассчитаны на использование в печах с массой плавки от 10 кг до 30 тонн и более. Работаем по всей территории России и Украины, а также со странами СНГ и Европы. Оперативная доставка готовой продукции в любой регион в кратчайшие сроки.
